SM16512PS四通道LED驅動輸出控制芯片

SM16512PS是并聯差分傳輸四通道LED驅動輸出控制專用芯片，兼容并擴展DMX512（1990）信號協議。 芯片內含電源穩壓電路，

時基電路，485模塊，信 號解碼模塊，數據緩存器，內置振蕩器，四通道恒流 驅動器默認輸出電流17mA。每一輸出通道皆可輸出

8 位(256級)灰階的可調線性電流。內置EEPROM存放芯 片地址，數據總線一次性自動寫地址，可在線退出寫 地址狀態，無需重新

上電。雙線差分傳輸，帶載點數 多，抗干擾能力強，傳輸距離遠。

特性說明

? OUTR/G/B/W 默認電流 17mA

? 軟件設置上電默認顯示狀態（不亮燈、50%白光、 100%白光、50%藍光）

? 數據總線寫地址，控制器至第一燈點只需接 A/B 數據總線,無需接地址線

? 寫地址成功后亮綠燈，可在線退出寫地址狀態， 燈具無需重新上電

? OUTR/G/B/W 輸出端口耐壓 26V

? 內置電源穩壓電路，外部電源范圍：5V~24V

? 灰度等級：256 級 ? 兼容并擴展 DMX512(1990)協議信號

? 信號傳輸速率：250kbps~750kbps ? 內置 EEPROM，最大支持 4096 通道尋址

? 信號傳輸方式：雙線差分并聯 ? 內置 485 解碼模塊，抗干擾能力強，傳輸距離遠

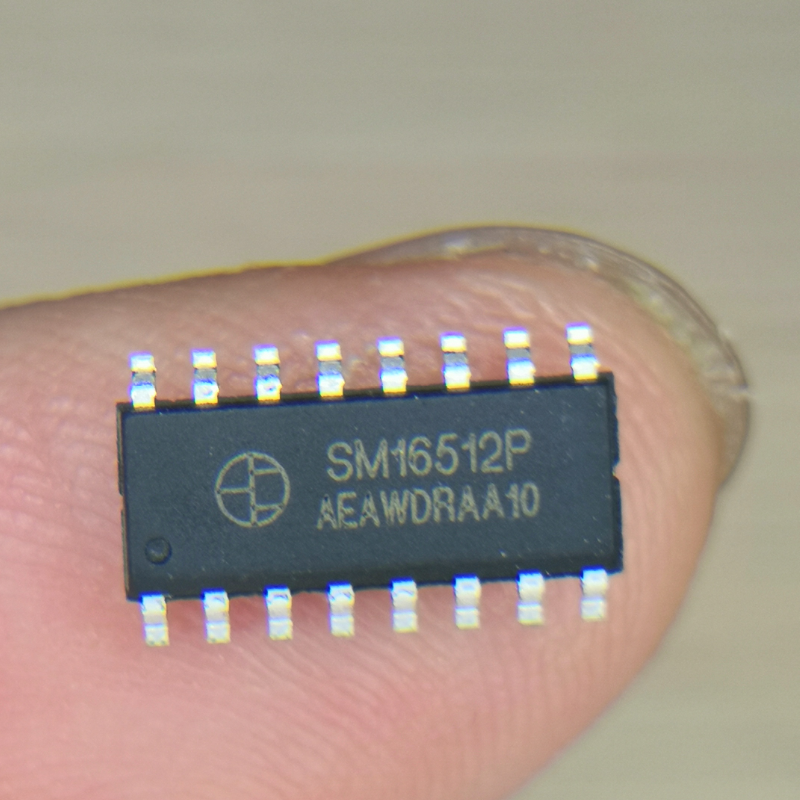

? 具有 3/4 通道選擇功能 ? 封裝形式： SM16512PS:SSOP10    SM16512P:SOP16

SM16512PS典型應用

該產品用于差分并聯傳輸方式，采用國際 DMX512（1990）協議，最大并聯芯片數為 1024 顆。 在顯示控制及寫地址時，控制器

到第一個燈點無需連接四根線，而只需連接 A/B 兩根信號線就可完成寫地址及 顯示控制，省掉了地線及地址線兩根連接線，大大

提高了工程安裝的靈活性及便捷性。
