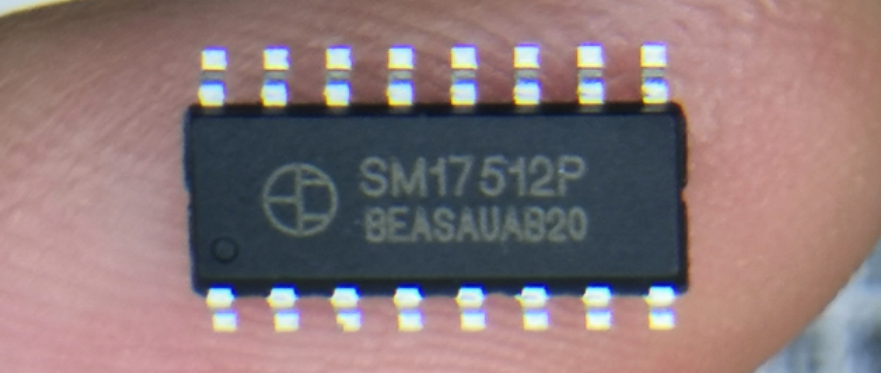

SM17512P四通道LED驅動輸出控制芯片

SM17512P:SOP16     SM17512PS:SSOP10   客戶可根據不同應用和空間選用不同型號封裝使用

概述 SM17512PS/SM17512P是并聯方式、差分信號傳輸?shù)乃耐ǖ?LED驅動輸出控制專用芯片，兼容并擴展DMX512 （1990）信號協議。信號差分傳輸，帶載點數多，抗 干擾能力強，傳輸距離遠。 SM17512PS內含電源穩壓模塊、差分信號接收模 塊、信號解碼模塊、高精度振蕩模塊、PWM處理模塊、 恒流設置和驅動模塊等?？赏ㄟ^控制器參數分別設置 OUT R/G/B/W的16級電流增益。同時OUT端口3.5KHz的 PWM刷新率，大幅度提升畫面刷新率。

特點

? 內置電源穩壓功能，輸入電源電壓：5V~24V

? 兼容并擴展 DMX512(1990)協議

? 差分信號傳輸速率：250kbps~750kbps

? 差分并聯信號傳輸，最大支持 4096 通道尋址

? 自定義 OUT R/G/B/W 端口上電默認顯示效果

? 寫址成功后首芯片亮紅燈、其余芯片亮綠燈

? 寫參數成功后芯片顯示藍燈

? 內置自動編址功能（無需控制器設置芯片地址）

? 2 秒無輸入信號，可選擇切換至上電默認顯示效 果或保持最后一幀顯示狀態

? SPWM 灰度等級：256 級 ? 內置 1/2/3/4 通道選擇功能

? OUTR/G/B/W 默認電流 18mA ? OUT R/G/B/W 各 4bits 電流增益調節

? OUT R/G/B/W 端口耐壓 30V ? 封裝形式：SSOP10(SM17512PS)    SOP16(SM17512P)

典型應用電路

SM17512PS 用于差分并聯傳輸方式，采用國際 DMX512（1990）協議，最大并聯芯片數為 1024 顆。 在工程應用時，只需要連接電源、地線和 A/B 差分信號線可完成寫地址及顯示控制等操作，提高了工程安裝的 靈活性。
